鶴管拉斷閥脫離裝置的結構

該信息來自:鶴管廠家 作者:連云港機床 發表時間:2021-07-13 08:19:49 瀏覽量:

24小時銷售熱線:/187-9555-0061 王經理

索取報價

在線咨詢

[導讀]: 鶴管拉斷閥主體結構有哪些呢,華德小編帶大家梳理一下。 其主體由兩個單向閥組成。單向閥主要由殼體、閥瓣、主密封圈、主密封座、導流板等組成。 下面依次介紹下最重要的三部

  鶴管拉斷閥主體結構有哪些呢,華德小編帶大家梳理一下。

  其主體由兩個單向閥組成。單向閥主要由殼體、閥瓣、主密封圈、主密封座、導流板等組成。

  下面依次介紹下最重要的三部分。

  1)殼體

  設計有三個三角形耳座,拉斷螺栓通過耳座將兩單向閥對接;中間為導流孔,導流孔的設計滿足流通面積的要求;導流板焊接在殼體法蘭端流道內,作為彈簧的支座。

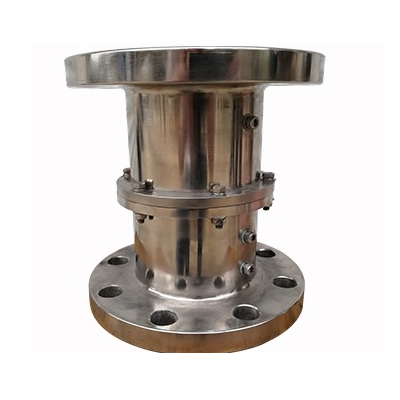

拉斷閥
機床廠裝備推薦拉斷閥


  2)閥瓣

  設計為雙球面陀螺形結構,這樣的設計有利于保證良好的密封性,減小介質的流通阻力從而減少壓力損失,同時避免介質流過時紊流現象的產生。

  閥瓣的前端設計有耳軸,兩個閥瓣的耳軸采用陰、陽配合的結構形式:當兩單向閥對接時,靠閥瓣前端耳軸的相互作用實現單向閥的開啟;閥瓣后端設計有彈簧固定軸,在固定軸尾端設計一臺階:固定軸尾端的細軸段起導向作用,臺階起限位作用,限制因介質的流速和壓力的變化而對閥門開度的影響。

  3)主密封圈

  采用具有良好彈性的橡膠制成,靠主密封座壓緊、固定。主密封座與密封圈的接觸面采用內球面設計,其曲率與閥瓣密封面相同,該設計具有防火功能,即若因現場失火而燒壞軟密封時,閥瓣便與主密封座接觸形成金屬硬密封,依靠硬密封能夠防止介質的大量泄漏。
